产品摘要:

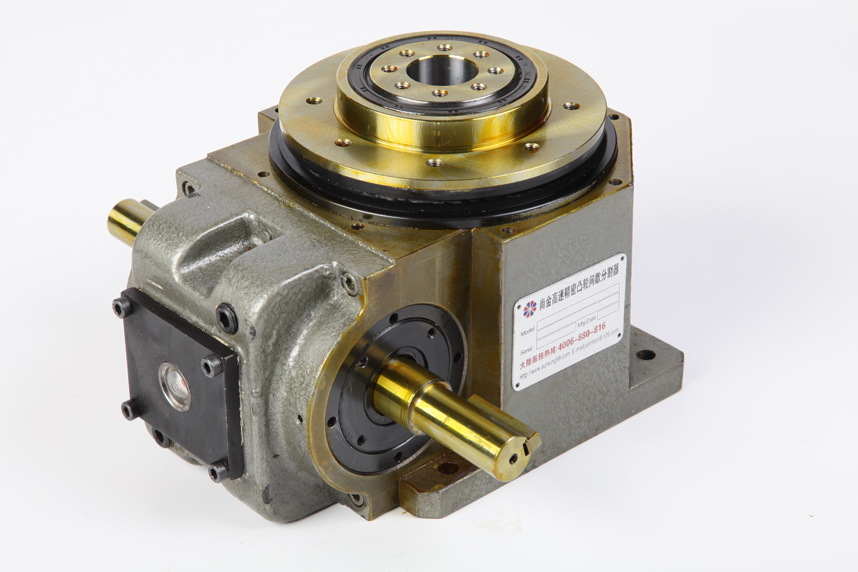

438DT平台桌面型间歇分割器,此机种尺寸设计特性与凸缘型功能相似,于驱动连转上可承受超大轴向负载及垂直径向压力,在输出端有一凸起固定盘面及大孔径空心轴,可搭配设置动能、静能自动化周边设备,可将动力源之电、油、气等管路置于空心孔内,此系列机种广泛用于重负载、直结自动化设备之各种机构及产业机械等,作同步自动化间歇驱动。


产品描述

产品概述:

品牌:恒准

加工定制:是

 凸轮旋转方向:右旋、左旋

保质期限:两年

产品认证:ISO9001

用途:包装机械、印刷机械、冲床送料机械、点焊机、输送机、玻璃机械、LED设备、自动铅孔攻牙机、装配机、药片成型机

规格:80、110、140、180、210、250、350、438

驱动角:90°、120°、150°、180°、210°、240°、270°、300°

定位分割等份:2、3、4、5、6、8、10、12、16
订制规格:20、24、30、32、36、40、48

凸轮连动曲线:变形台形曲线、变形正弦曲线、变形等速度曲线、有理式仿线



入力轴组立方向:S1只有T面、S2只有U面、S3即有T面又U面



优点:

1.精度高。标准精度为±30".可定制精度为±15"(选型方式为筛选)


2.高品质:凸轮加工工艺为渗透加研磨,硬化层为5mm左右,普通的为碳化处理,硬化层最大为0.5mm。内部的轴承为日本进口,NSK/NTN. 表层喷漆为隔膜式干性防锈油。


3.免保养,除更换油以外,10000小时以下无需进行维修。

4.仅用一个凸轮和出力转塔组成,不需要其它不必要的部件,即能提供所需的任何间歇运动。

 5.高速精密的传动装置机构:在分度或停止的时侯,滚子精准固定在设定的位置,不需要任何锁定元件。6.寿命长,连续运转最低寿命可达10000小时(5年) 以上,不致磨损(在正常况状使用下可达永久寿命)。





尺寸图:

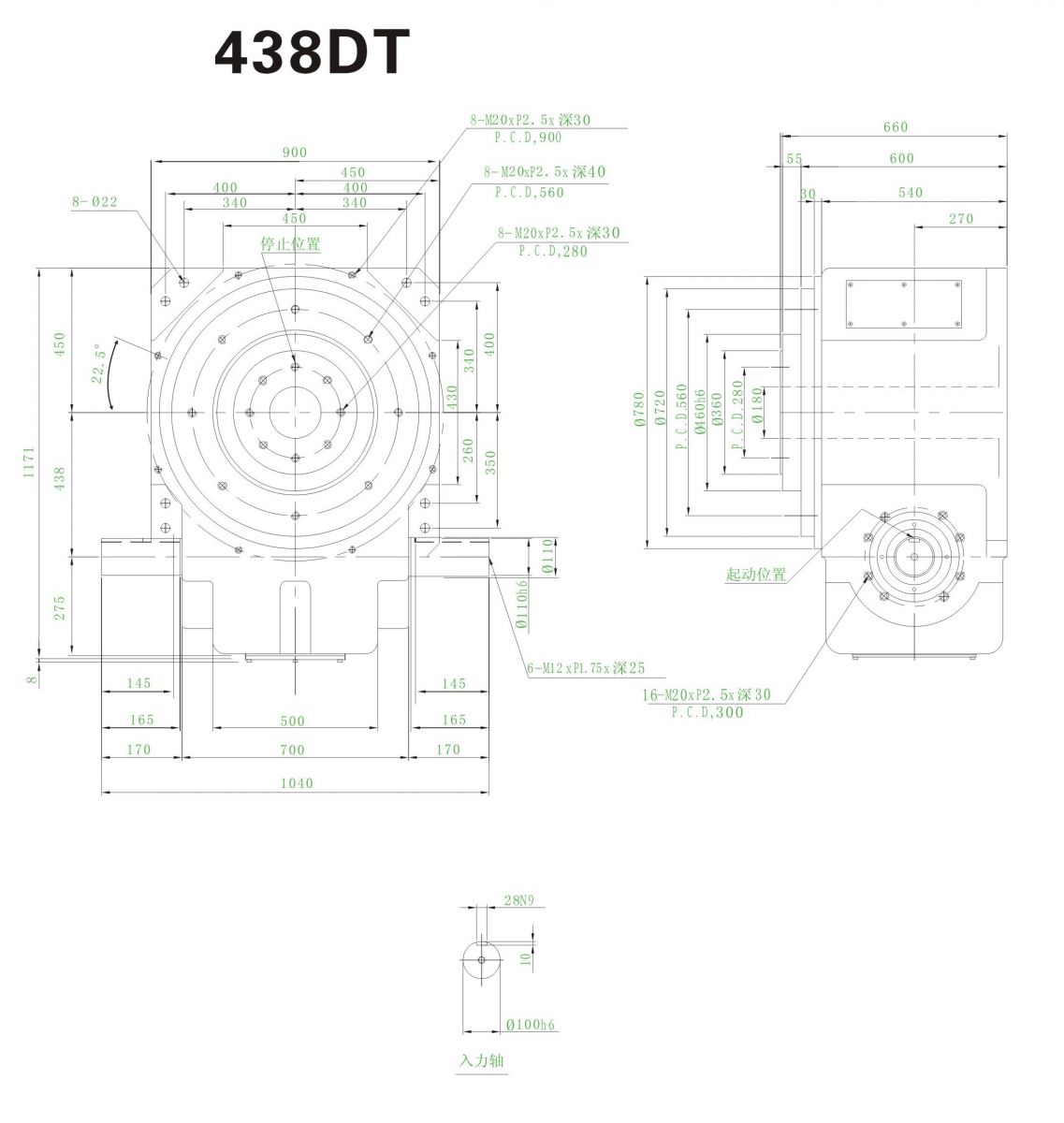

438DT平台桌面型分割器尺寸图



技术参数表:

出力轴

容许径

向负荷(C1)

出力轴

容许轴

向负荷(C2)

出力轴

容许力

矩(Ts):

入力轴

容许径

向负荷(C3)

入力轴

最大弯

曲力矩(C4)

入力轴

最大扭

矩(C5)

入力轴

的CD²

(注1)

定位分

割精度

重量

6500

kgf

4600

kgf

参考力矩表kgf-m

3300

 kgf

4500

kgf

1300

kgf-m

10.27

 kgf-m²

±20

Sec.

2240

 kg

  注1:入力轴的CD²是在停留范围内的数值。            注2:C1至C5数值是达到安全系数=2时的数值
