凸轮分割器的机构原理及各凸轮特点有哪些?
2019-01-22 15:34:06

凸轮分割器的机构原理及各凸轮特点有哪些?
  凸轮分割器的机械原理与凸轮特点:

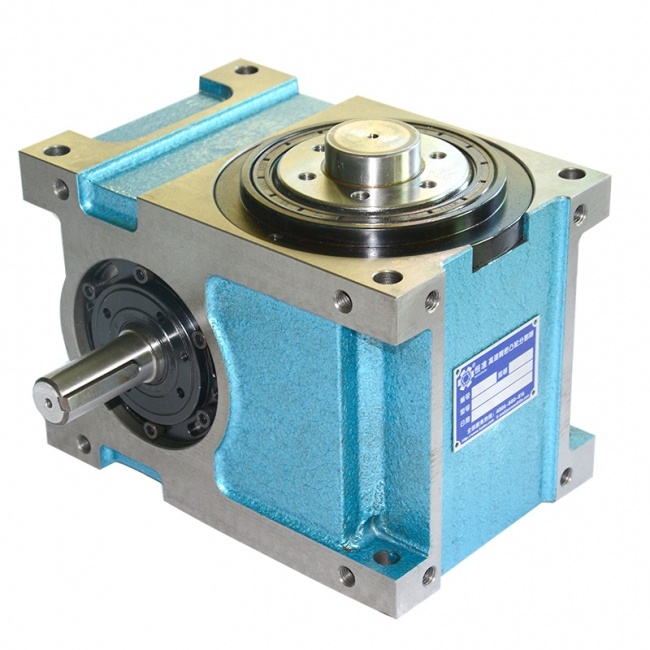

    凸轮分割器的设计结构是,安置在输入轴上的凸轮,与牢固在输出轴的分度盘上的滚针轴承啮合。以径向嵌入在分度盘圆周表面的滚针轴承,与凸轮相应的斜面作线性碰触。 当输入轴旋转时,凸轮根据给定的位移曲线转动,分度盘的两组滚针轴承,骑在凸轮直线时,即在静态范畴内,滚针轴承转动,但分度盘自己并不旋转。 
    凸轮旋转到曲线所在的位置时,通常由两个凸轮滚子打仗转换为三个凸轮滚子打仗,以便输出轴的旋转可匀称将力通报到输出轴要是在凸轮外貌和滚针轴承之间有不滑顺环境,则会侵害分割器。 
   通过旋转支持输出轴的偏爱套,和调解输入轴和输出轴之间的间隔,可清除旋转不滑顺的征象。通过调解预负荷,来靠近滚针轴承和凸轮的弹性区,从而增强分割器刚性。 在空间毗连两点有无数的曲线。但当计分别度活动时,曲线的利用有必要只管即便安稳。为此,应思量质料的振动、噪音和刚性。也应思量负荷和速率,在思量了全部因素之后,一样通常接纳夸大速率、加快和跳动性能的曲线。加快、对付分割器精度和凸轮及滚针轴承的寿命有分外紧张的影响。位移曲线表现输入轴位移(转动时间、转动角度)与输出轴位移之间的干系。 
    非一连曲线:包罗恒定速率曲线和恒定加快曲面。这些曲线并不是合乎必要的,由于速率和加快率不接洽,导致较大的打击。双静态对称曲线:包罗圆形曲线和修正的不规矩四边形曲线。就速率和加快而论,这些曲线一连,因此它们合乎必要。并且,要是输入轴的转动偏向先为反向,也可得到相似的活动。
各类凸轮机构的特点
1、尖底从动件凸轮机构——优点是结构简单,缺点是尖底处极易磨损,故只适用于作用力不大和速度较低的场合。
2、滚子从动件凸轮机构——优点是滚子与凸轮轮廓间为滚动摩擦,磨损较小,可用于传递较大的动力,故应用最广。缺点是若滚子半径选择不当,易造成运动失真。
3、平底从动件凸轮机构——优点是平底与凸轮轮廓接触处易形成油膜,且压力角恒定(通常为零度),磨损小,传动平稳,承载能力和传动效率高,故适用于高速场合。缺点是凸轮轮廓必须全部外凸。
4、盘形凸轮机构和移动凸轮机构——均属于平面凸轮机构,其特点是凸轮与从动件之间的相对运动为平面运动,凸轮轮廓曲线的设计较空间凸轮机构简单。当主动凸轮作定轴转动时,采用盘形凸轮机构;当主动凸轮作往复移动时,采用移动凸轮机构。
5、圆柱凸轮机构——属空间凸轮机构,其特点是凸轮与从动件之间的相对运动为空间运动,适用于从动件的运动平面与凸轮回转轴线平行的场合。缺点是不宜用于从动件摆角较大的场合,且结构和凸轮轮廓曲线的设计较平面凸轮机构复杂。
6、力锁合凸轮机构——优点是锁合方式简单,适用于各类凸轮机构,且对从动件的运动规律没有限制。缺点是当采用弹簧实现力锁合时,回程中锁合力变化较大。
7、槽凸轮机构——是几何锁合方式中最简便的一种,且从动件的运动规律没有限制。缺点是增大了凸轮外廓尺寸和重量,且只能采用滚子从动件。
8、等宽和等径凸轮机构——均属于几何锁合型凸轮机构,其中前者只适用于凸轮轮廓全部外凸的场合,后者允许凸轮有内凹部分。其共同缺点是:凸轮只能在180o范围内自由设计其廓线,而另180o的凸轮廓线必须按照等宽或等径的条件来确定,因而其从动件运动规律的自由选择受到一定限制。
9、共轭凸轮机构——是几何锁合型凸轮机构的另一种型式,其优点是从动件的运动规律不受限制,可在360o范围内设计凸轮廓线。缺点是结构和设计复杂,加工安装要求高,否则会出现卡死或空程。
以上就是东莞骏贸分享的关于凸轮分割器的机构原理与各凸轮的特点,了解更多的相关资讯,关注东莞骏贸!
