破解凸轮分割器的出力轴加速度之秘!
2019-01-16 16:28:13

破解凸轮分割器的出力轴加速度之秘!

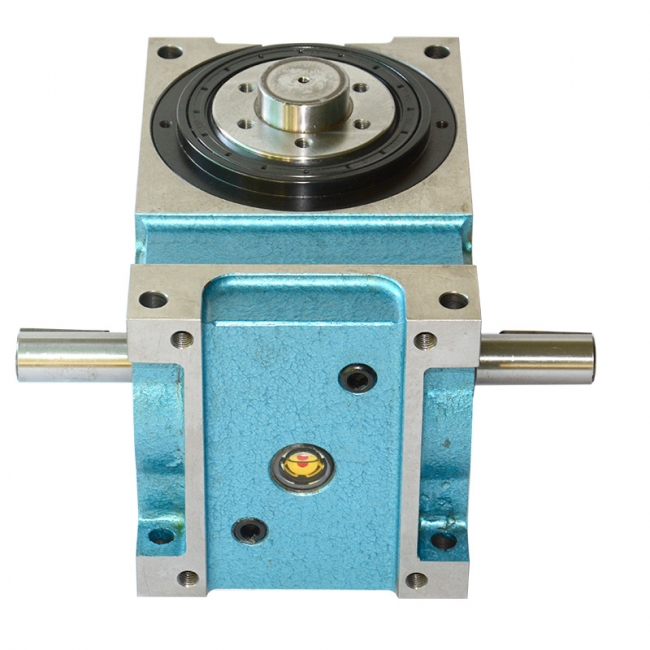

 凸轮分割器的出力轴,也就是箱体内部的出力转塔是在入力轴的弧面凸轮肋的作用下进行的,要计算出力轴的加速度,就要先考虑驱动出力轴产生加速度的入力轴及相关的影响因素。
     我们知道,无论是直线运动,还是旋转运动,加速度所表示的量是速度与时间的比值,用它来反应速度的快慢,分割器的出入力轴做的都是旋转运动,所以,产生的加速度是角加速度,那么,作为分割器出力轴的加速度,我们要考虑的则是入力轴速度和加速度等的相关因素,如除了入力轴的加速度之外的,出力转盘的工位数,入力轴的驱动角度,入力轴的转速等。知道了出力轴的影响因素,根据计算公式就可以得出出力轴加速度的计算方法:
出力轴角加速度=入力轴加速度*((工位数 * π) /工位数) * [(360 / 驱动角) * ( 入力轴每个周期转数 / 60)]2 O=Am * ((2 * 3.1416) / N) * [(360 / Qh) * ( n / 60)]2
以两工位/270度驱动角/每分钟旋转60转/入轴加速度为5.53进行计算,则出力轴的加速度为:5.53*(6.2832/2)*((360/270)*(2/60))2=3.4317
   上面的公式中,入力轴的转数与出力轴的工位数是相同的,也就是凸轮分割器工作原理,出力轴旋转一个工位的情况下,入力轴旋转一周,以上不知对您的分割器选型计算有无帮助。
