凸轮分割器的反转法原理是什么?
2018-11-27 13:59:44
凸轮分割器的反转原理是什么?东莞恒准分割器厂家小编今天为您讲解:

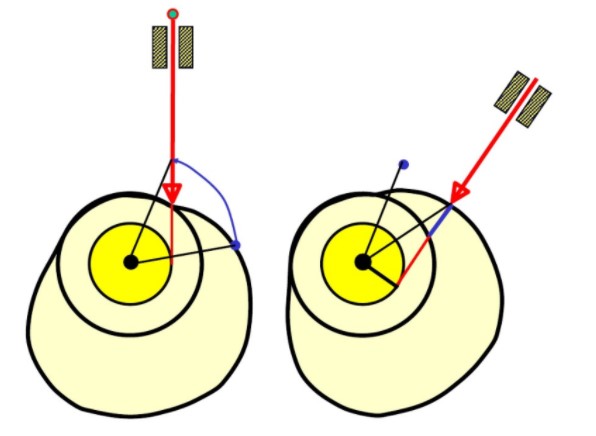

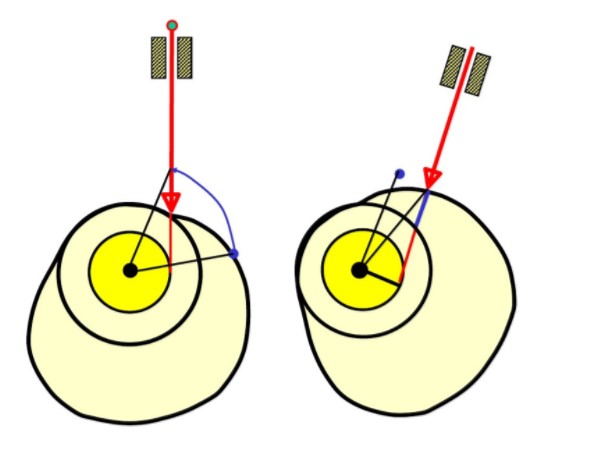

     凸轮机构工作时,凸轮和从动件都在运动,为了在图纸上绘制出凸轮的轮廓曲线,可采用反转法。下面以图示的对心尖端移动从动件盘形凸轮机构为例来说明其原理。当从动件处于最低位置时,凸轮轮廓曲线与从动件在A点接触,当凸轮转过φ1角时,凸轮的向径OA 将转到OA´ 的位置上,而凸轮轮廓将转到图中兰色虚线所示的位置。这时从动件尖端从最低位置 A 上升到B´,上升的距离s1=AB´。

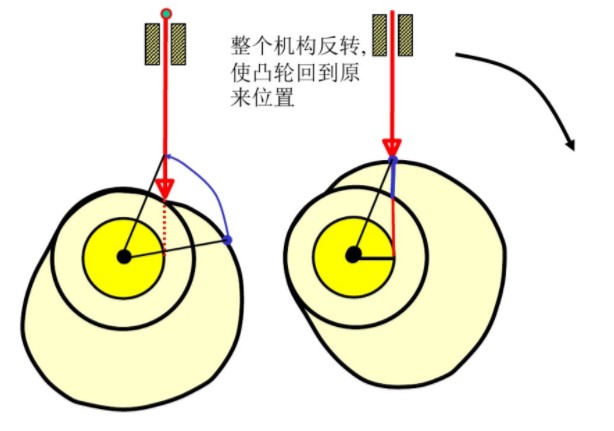

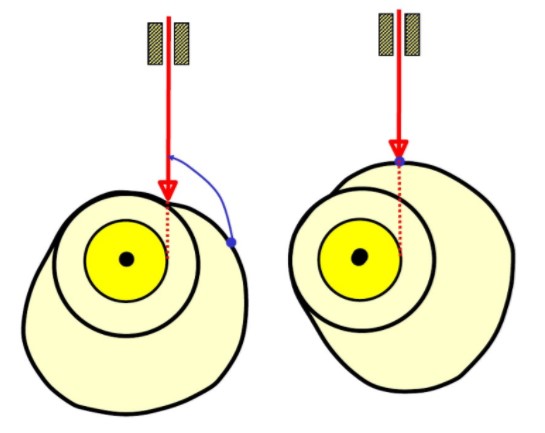

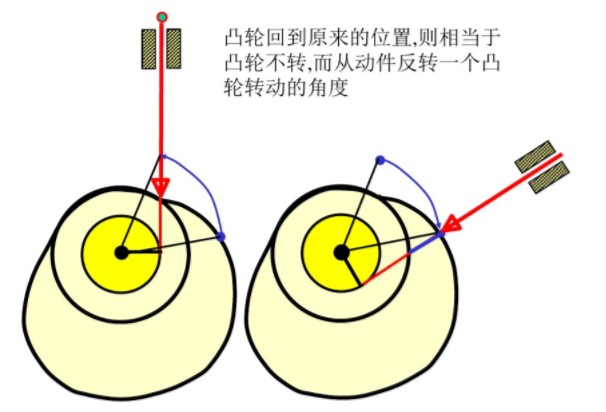

     现在设想凸轮固定不动,而让从动件连同导路一起绕O点以角速度(-ω)转过φ1角,此时从动件将一方面随导路一起以角速度(-ω)转动,同时又在导路中作相对移动,运动到图中粉红色虚线所示的位置。此时从动件向上移动的距离与前相同。此时从动件尖端所占据的位置 B 一定是凸轮轮廓曲线上的一点。若继续反转从动件,可得凸轮轮廓曲线上的其它点。
    由于这种方法是假定凸轮固定不动而使从动件连同导路一起反转,故称反转法(或运动倒置法)。凸轮机构的形式多种多样,反转法原理适用于各种凸轮轮廓曲线的设计。
    以上就是东莞骏贸小编分享的关于凸轮分割器反转原理!了解更多的相关资讯,关注东莞骏贸官网!
