分度器选型的一些参考资料及选型必知的一些参数
2013-04-25 08:58:31

东莞骏贸是专业销售代理分度器的厂家,我司旗下有两大知名品牌,10多年的行业经验及台湾资深的技术工程师做技术指导,可帮助客户选型、配套。下面就为大家介绍一下分度器选型的一些参考资料及必知的一些参数。www.hzdex.com

产品订货参考:
1、中心距(c):输入、输出轴间的距离(mm)。
2、分度数(n)与输出分度角(θ):
(1)分度数n-从动盘回转一周过程中停歇的次数,MXH系列有2、3、4、6、8、10、12、16、24、32等,MXP系列有1、2、3、4、6、8等,MXY系列由所服务的自动机械决定。
(2)输出分度角θ-从动盘每转一次所转过的角度 θ=360°/n (常用60°、45°、30°)
3、凸轮动程角(β)及动静比[β/(360°-β)]
(1)凸轮动程角β:凸轮曲线的角度范围。在此角度范围内凸轮推动分度轮旋转并分度,其它时间从动件处于停止状态。
(2)动静比β/(360°-β):凸轮动程角与静止角度的比值,也就是指分度轮动作与停止的时间比。常用于90°/270°、120°/240°、180°/180°、270°/90°等。其余动静比可按用户要求加工,但必须符合理论要求。
4、凸轮曲线的旋向:分右旋(R)、左旋(L)两种,常用右旋。
5、曲线类型:有修正梯形(MT)、修正正弦(MS)、修正等速(MCV)三种曲线类型,优选修正正弦曲线。
6、分度精度:
高精级(15"),精密级(30"),普通级(50")
7、安装基准面及油标、油孔位置。(8、9、10可画简图表示)
8、工作转速N:输入轴工作运转的速度(r/min)。
9、输入轴、输出轴型式尺寸:
(1)输入轴
a、单端输入:左端、右端。b、双端输入。
(2)输出轴联接形式:法兰盘联接、直轴联接、锥轴联接。11、输出轴承受的静扭矩。
10、输出轴驱动负载情况,如结构、尺寸、重量。
11、用户其它技术要求。
供需双方按以上内容签订技术协议。
12、外型尺寸及安装螺孔尺寸。

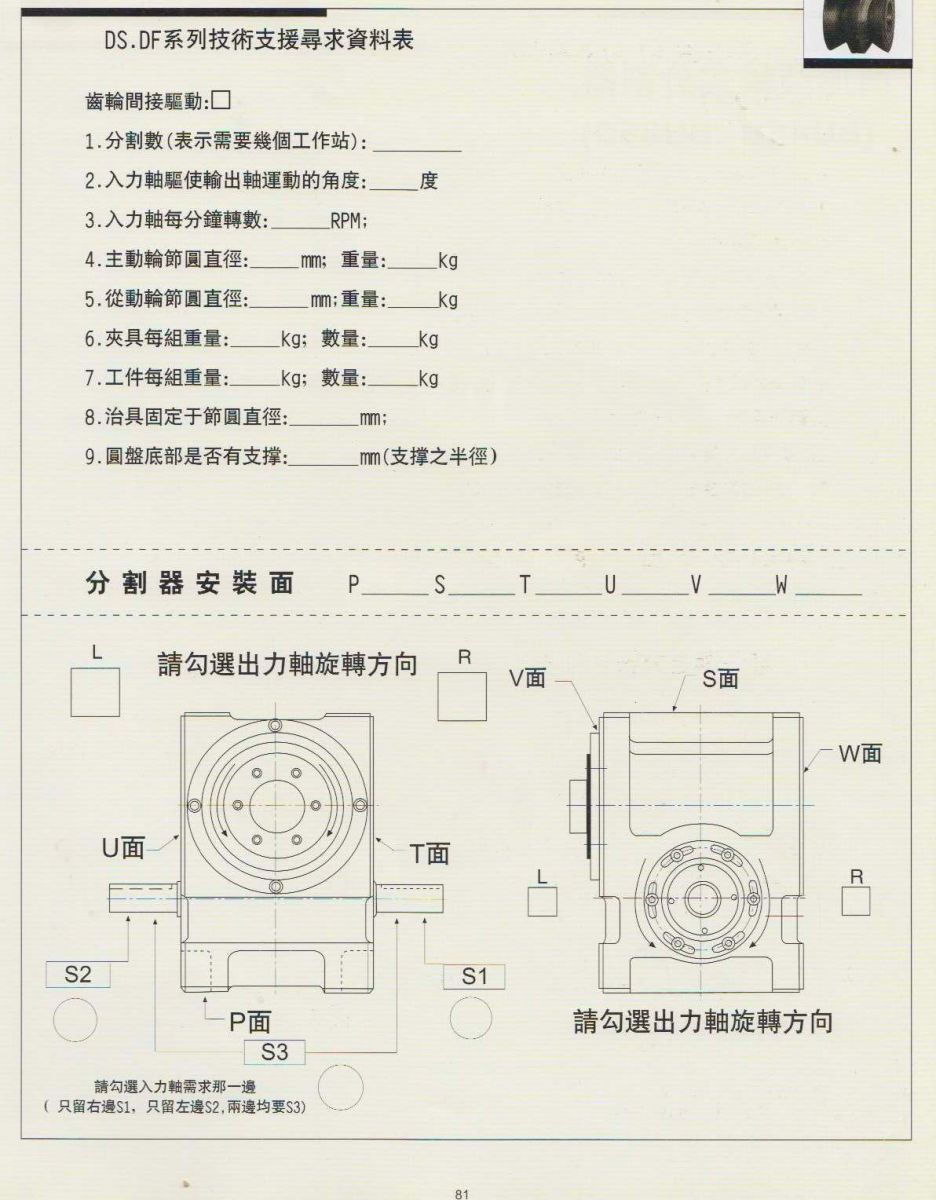

分度器的选型参数
